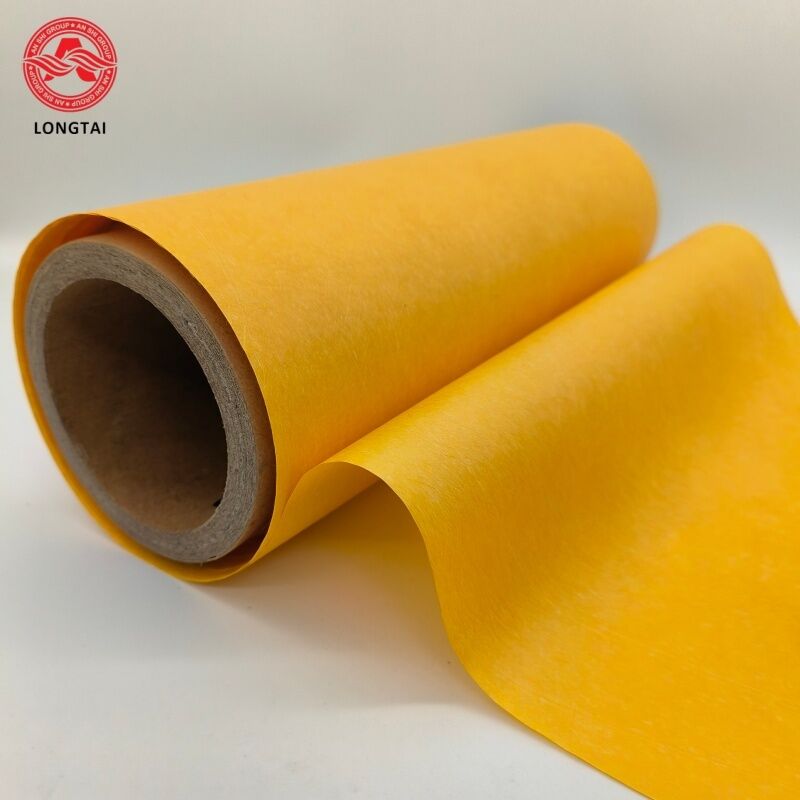

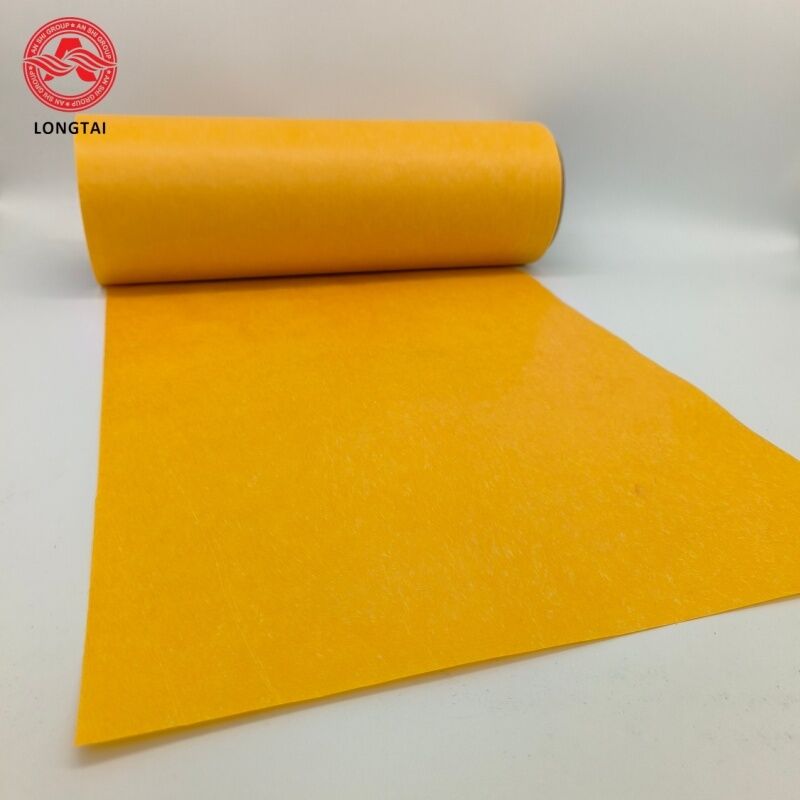

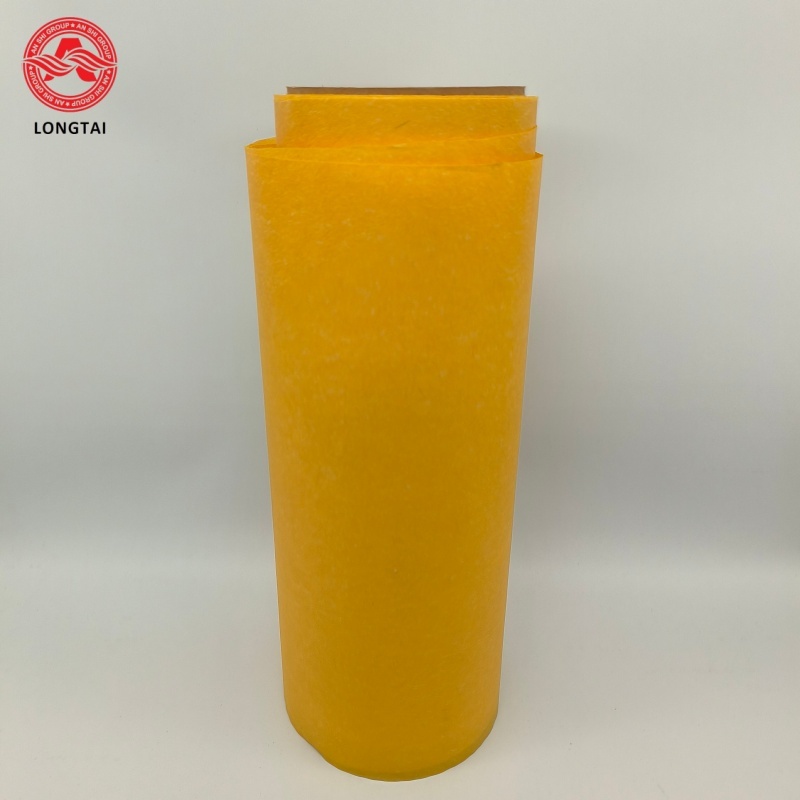

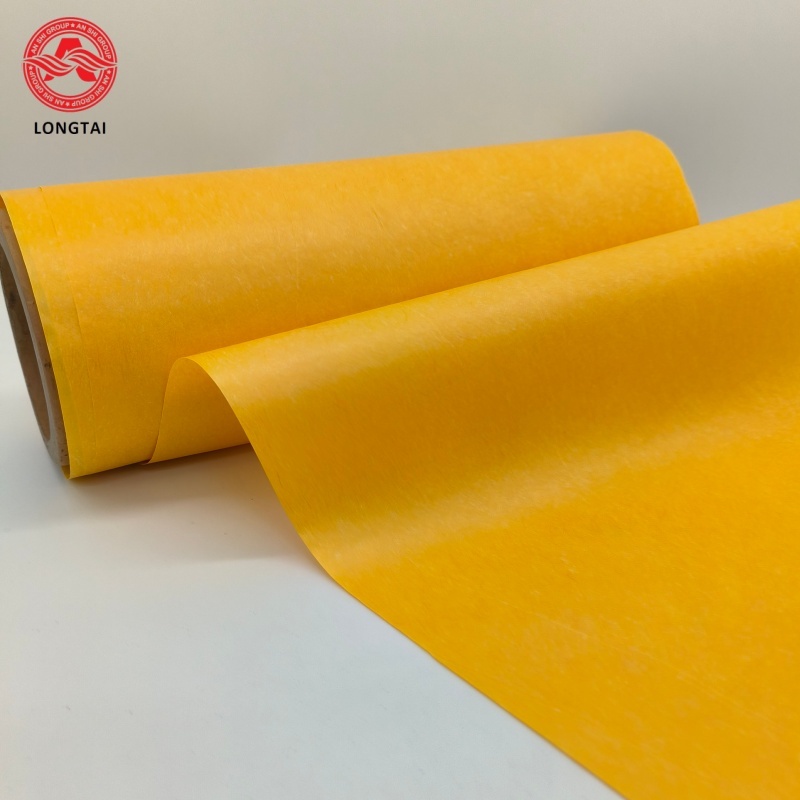

280°C Ketahanan Panas Kertas Polyimide, Inter-Phase & Inter-Turn Isolasi yang Dapat Diandalkan Untuk Motor Stator

Kertas isolasi poliamida berkinerja tinggi ini dikembangkan khusus untuk isolasi penggulung transformator suhu tinggi tipe kering dan terendam minyak.Ini mendukung operasi terus menerus jangka panjang pada 210 °C sampai 280 °C, jauh melebihi batas ketahanan panas bahan isolasi kelas H konvensional (180 ° C), diklasifikasikan sebagai substrat isolasi kelas C yang tahan panas sangat tinggi.

Diproduksi dengan teknologi pembentukan serat poliamida kemurnian tinggi, itu mengintegrasikan isolasi listrik yang unggul, kekuatan mekanik dan stabilitas termal.Ini mengatasi cacat kertas aramid tradisional seperti atenuasi dielektrik, penyusutan dimensi dan ketahanan penuaan minyak yang buruk di bawah suhu tinggi, sangat cocok dengan permintaan isolasi zona hotspot di transformator daya kelas atas.

• Ketebalan kisaran: 0.06mm ~ 0.3mm, lebar pemotongan khusus tersedia
• Kekuatan Dielektrik: ≥15kV, kinerja isolasi stabil di bawah suhu tinggi terus menerus
• Sifat mekanik: Kekuatan tarik longitudinal ≥160MPa, kekuatan robek > 4kN/m, fleksibel untuk penggulung otomatis tanpa retakan
• Ketahanan termal: suhu layanan jangka panjang 210°C~280°C, tidak ada pelembutan, penyusutan atau volatilasi beracun di bawah panas tinggi yang terus-menerus
• Ketahanan kimia: Inert terhadap minyak pengisolasi transformator, mencelupkan varnis, pelarut asam dan alkali, tidak ada pulverisasi atau degradasi setelah tenggelam lama

• Ketahanan panas yang sangat tinggi: Layanan jangka panjang yang stabil pada 210 ~ 280 ° C, tahan terhadap dampak pemanasan berlebihan secara instan selama overload trafo, memperpanjang umur peralatan
• Kinerja dielektrik yang dapat diandalkan: penurunan tegangan pemecahan kecil di bawah suhu tinggi, frekuensi tinggi dan perendaman minyak, membatasi akumulasi muatan ruang dan pelepasan parsial
• Ketahanan mekanik yang luar biasa: Ketahanan tarik dan robek yang tinggi, fleksibilitas yang baik untuk membungkus gulungan dan lapisan antara tanpa kerusakan
• Penyusutan termal rendah: Dimensi stabil di bawah kisaran suhu yang luas, tidak ada deformasi setelah operasi suhu tinggi jangka panjang untuk mengamankan struktur isolasi penggulung
• Retardasi nyala api & ramah lingkungan: Memadamkan diri, bebas halogen dan nol emisi gas berbahaya pada suhu tinggi, sesuai dengan standar keselamatan kebakaran untuk trafo tipe kering

Kertas isolasi poliamida berfungsi sebagai isolasi lapisan slot bagian dalam yang fleksibel, isolasi antar putaran dan pemisah antar fase untuk stator.

Ini bertindak sebagai isolasi tanah utama antara konduktor penggulung dan inti stator (komponen isolasi cetakan putih yang ditunjukkan dalam stator kawat datar hairpin Anda).

1. Isolasi slot (Aplikasi inti)

   Dilapisi antara dinding dalam inti stator baja silikon dan gulungan tembaga, secara listrik mengisolasi laminasi inti konduktif dari konduktor gulungan untuk mencegah sirkuit pendek kerusakan tanah.Sifatnya yang fleksibel memungkinkan kesesuaian sempurna dengan kontur tidak teratur slot stator, membuatnya menjadi bahan yang sangat diperlukan untuk motor kawat datar hairpin.

2. Isolasi antar fase

   Ditempatkan di antara gulungan tembaga tiga fase untuk menghindari kontak sirkuit pendek antara konduktor dari fase listrik yang berbeda.

3. End Liner Cushion

   Mat penyangga fleksibel ditempatkan di bagian bawah overhangs lilitan untuk menyerap getaran dan mencegah tepi tajam kawat tembaga dari goresan dan merusak film isolasi enamel kawat.

Fungsi inti: Penghalang isolasi konformal yang fleksibel untuk mengisolasi sirkuit konduktif, disesuaikan untuk rongga slot sempit dan lentur.
